數控加工中心維修實驗台、數控實訓機床、數控教學機床、教學機床、小型教學機床

產品特點：

1.多功能：該裝置綜合了加工中心係統控製原理、電氣設計方法、加工中心電氣安裝與調試、故障診斷與維修等多項功能聚為一體，使得一機多功能；
2.開放性：該實驗台設計理念是所有功能對外開放，因此該實驗台的所有電氣控製端口、加工中心的機械設計等全部對外開放，使得在實驗教學過程中需要學生積極的參與到實驗來，從電氣設計、程序設計、外部故障診斷分析、ＣＮＣ程序編寫、加工程序調試等多方麵都必需有學生完成，從而達到很好的實訓效果；
3.模塊化：該實驗台全部采用模塊化思想來設計，該實驗台主要包含了主控電路實訓模塊、主軸變頻調速模塊、X/Y/Z軸伺服控製模塊、數控係統輸入輸出模塊、故障設置模塊、等多個模塊組合，使得教學更加靈活；
4.專業性：該數控實驗台結合了全國高等院校、技術職業院校等數控教學大綱、實驗室數控教學需求而專業設計；

主要部分：

加工中心故障診斷與維修實驗台主要由數控係統、主電氣、電氣控製、輸入輸出部分、伺服驅動、機床本體及附件，共七部分組成。
1.數控係統：廣數218MC-H工業級數控係統
2.主電氣模塊
●整個實驗台的電源控製及短路、過載保護控製；
●集成伺服、冷卻、主軸、刀庫等電源通斷控製、電源開放端口、信號連接端口；
●監控各個控製模塊的工作，主軸啟停、伺服啟停、控製係統啟停、冷卻啟停等都有對應工作指示燈，為電氣線路維修、故障診斷提供有效的幫助；
集成了數控係統鑰匙啟停旋鈕、急停按鈕、手動控製旋鈕、按鈕等手動控製開關，可對各個單獨模塊進行獨立控製，更加方便了數控各個模塊的實訓與教學。
3.電氣控製模塊
該模塊主要展示主電氣控製的電氣控製原理圖、接線圖，進行實訓操作前必須熟悉掌握，為故障診斷維修、電氣線路外部連接實訓、數控電氣控製教學等提供較好的幫助；
4.輸入輸出信號
●來自於數控係統I\O接口的輸入輸出控製信號進行解剖（限位開關、零位信號開關、超程解除、冷卻控製信號輸出、主軸正反轉控製信號輸出、刀庫控製信號輸出、潤滑信號輸出等信號口全部開放），將典型機床數控係統的I\O接口分解為多個模塊，將教與學巧妙的結合為一體；
●開放式的I\O接口既方便診斷與維修，又可讓學生在電氣方麵得到切身的線路連接實訓。
5.X、Y、Z軸伺服驅動模塊
X、Y、Z軸伺服驅動控製模塊主要控製X/Y/Z軸伺服電機，該模塊把伺服驅動器的各個端口、反饋編碼器信號線、電源線輸入/輸出口、控製口等全部端口對外開放，可有效的對伺服驅動器的控製、電氣線路實訓、電氣故障診斷等功能達到較好的實訓效果。
6.機床本體
機床本體部份采用星空无限传媒官网牌微型數控加工中心，配置全伺服電機、12把刀庫、自動潤滑係統、帶冷卻係統、全封閉結構（更安全）、采用380伏電壓(方便教學)、占地小、具備真實加工操作。

可實現的實訓項目：

(1)數控結構與原理
●數控係統的硬件構成
●數控係統的軟件構成
●數控係統的功能
●伺服控製係統的硬件構成
●伺服控製係統的功能
●外部I/O控製係統的硬件構成
●外部I/O控製係統的功能
●進給控製的工作原理
●主軸控製的工作原理
●自動換刀控製的工作原理
●機床I/O控製的工作原理
(2)數控電氣控製
●數控係統的電氣設計、安裝、接線和調試
●伺服控製係統的電氣設計、安裝、接線和調試
●外部I/O控製係統的電氣設計、安裝、接線和調試
●輔助電氣控製係統的電氣設計、安裝、接線和調試
●急停和限位控製係統的電氣設計、安裝、接線和調試
●自動換刀控製係統的電氣設計、安裝、接線和調試
●電源控製係統的電氣設計、安裝、接線和調試
●懸掛式手輪的電氣設計、安裝、接線和調試
●三色指示燈控製係統的電氣設計、安裝、接線和調試
(3)數控連接與調試
●數控係統、伺服控製係統、I/O單元等各組成部件之間接口的連接
●I/O LINK硬件的連接及地址分配
●係統參數的設置與調試
●伺服參數的設置與調試
●主軸參數的設置與調試
●PMC參數的設置
(4)數控故障診斷與維修
●數控係統故障診斷、維護和維修
●進給伺服係統故障診斷、維護和維修
●主軸控製係統故障診斷、維護和維修
●自動換刀控製係統故障診斷、維護和維修
●報警信號的識別與處理
●數據的備份與恢複
●數據的輸入與輸出
(5)數控手工編程與操作
●數控程序的創建、編輯與運行
●數控程序的基本指令和功能指令
●平麵圖形類零件的手工編程
●孔類零件的手工編程
●輪廓類零件的手工編程
●凹槽類零件的手工編程
●綜合類零件的手工編程
●機床鎖住、程序校驗操作
●刀具軌跡仿真
●動態圖形仿真
(6)CAD和自動編程
●平麵銑類零件的零件造型和自動編程
●鑽孔類零件的零件造型和自動編程
●型腔銑類零件的零件造型和自動編程
●曲麵類零件的零件造型和自動編程
●綜合類零件的零件造型和自動編程
●數控加工程序的傳輸
●數控加工程序的離線、在線加工仿真

電氣安裝平台尺寸	1200*1000mm
控製器安裝平麵尺寸	1200*500mm；結構堅固
實驗台配置	4個萬向角輪，配置刹車裝置
實驗台	1500*1000*1900mm
刀庫控製裝置	12工位鬥笠式刀庫
工作台	450mm*160mm
工作台最大承載(kg)	75kg
X\Y\Z軸行程	300mm\175mm\270m
控製係統	凱恩帝K1100F2i
主軸電機類型	高速電主軸
主軸電機功率	1.5KW
主軸電機轉速	24000轉/分鍾
主軸類型	ISO20
重複定位	0.01mm
快速移動速度	10000mm/min
X、Y、Z 進給速度	5000mm/min
X、Y、Z軸電機扭矩/功率	2.4 N.m/750W
自動換刀係統形式	氣動換刀
T型槽 數量-寬–間距	3-16mm-63mm
主軸端麵至工作台麵	100-370mm
主軸中心至立柱導軌麵	235mm
輸入電壓	380V
潤滑係統	自動潤滑
使用氣壓	0.7Mpa
重量	630kg
機身外型尺寸	1360*1200*1950mm
精度檢測設備	采用雷尼紹激光幹涉儀精確檢測

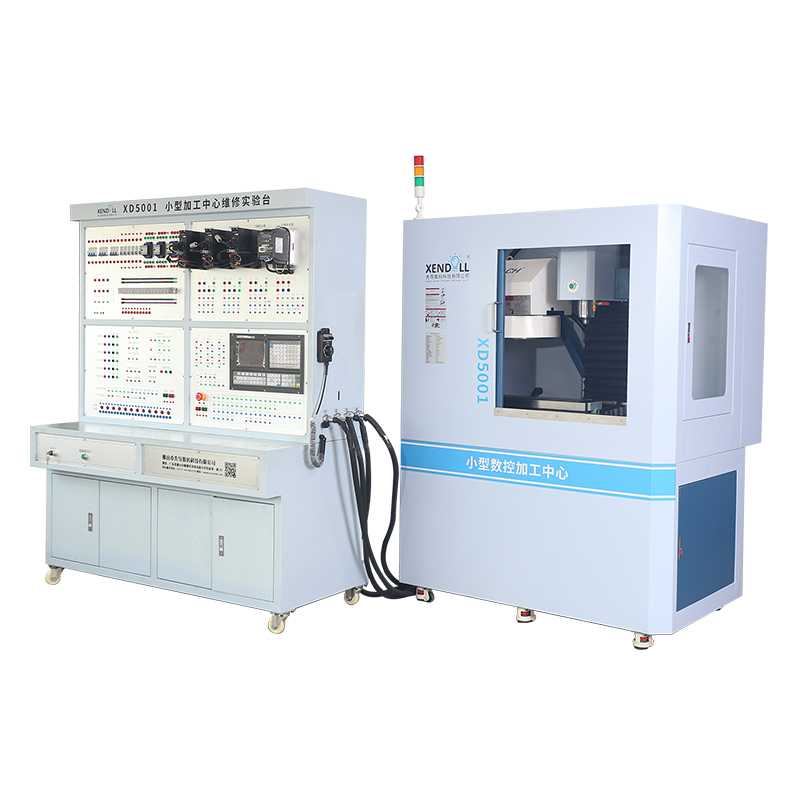

圖片展示
